近年來，激光制造的一個重要部分精密加工得到較多的關注，業界普遍看好其發展空間。實現精密加工的激光器也從早期的固體納秒綠光/紫外激光器發展到皮秒和飛秒激光器，特別是超快激光器國產化以后，精密加工基本上是以超快激光為主流了。超快精密加工技術快速突破，發展的最終趨勢是如何呢?
超快激光器國產化加快
超快激光器在外國較早出現研究成果是在2003年左右，至今已約20年，分為不同的技術路線。直到2010年后商用超快激光器才逐漸成型，并得以應用。當時價格較為昂貴，功率低，適用范圍小，工業應用條件不成熟。
彼時我國的超快激光完全空白，到2013年后有歸國人才回國創業才開始有這方面的產業化嘗試。這方面的缺失也讓我國付出了高昂的使用代價，國內精密設備商往往花費一百多二百多萬進口一臺超快激光器，最終精密激光加工設備的價格高達三四百萬元。
我國超快激光器到2017年后技術快速突破，科研和生產企業達二三十家，國產化進程大大提高了，超快激光器的國產化推動了激光器價格的大幅下滑，同時也實現了超短脈沖激光技術的自主化。與此同時，我國的超快激光加工設備應用快速拓展，在手機、電子產品、陶瓷、玻璃、太陽能、芯片等行業逐漸滲透，超快激光精密加工市場備受行業看好。超快激光引起了資本市場的關注，少部分新興的超快激光器企業得到數千萬甚至上億元的融資。

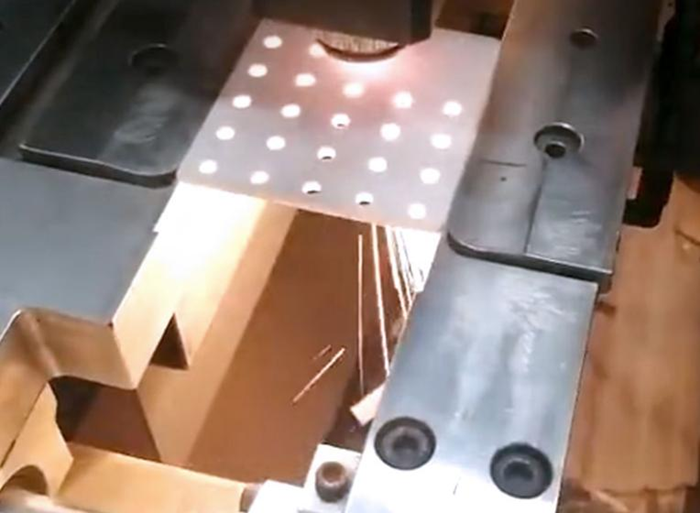

陶瓷激光切割
超快激光器的技術路線
超快激光器最早的技術都是走固態激光技術路線，固體激光具有出光功率高、穩定性高、控制好的特點，基本上是納秒/亞納秒固體激光器的升級延續，所以在精密加工方面，皮秒飛秒固體激光取代納秒固體激光是順理成章的。
然而在光纖激光器大行其道的環境下，超快激光也走向了光纖激光方向，皮秒/飛秒光纖激光器快速涌現，從外國的Amplitude到國內的安揚、國神等企業，超快激光的光纖化路線似乎又成為一個重要方向，足以跟固體超快激光分庭抗禮。
此外，超快激光器的另一個重要特點是從紅外波段升級到紫外波段。超快激光器一直都是講的紅外激光，紅外皮秒激光加工本身已經是非常精密的，在玻璃切割打孔、陶瓷基板、晶圓切割等已經有很完美的效果，但在技術層面是無止境的。僅在過去3年，多個廠商路線推出了皮秒紫外激光器，再次把超快激光技術競爭推上一個高度。紫外激光被認為是冷光源，超短脈沖加持下的紫外光，可以把“冷加工”做到了極致，在材料上的打孔和切割幾乎無燒焦痕跡，達到完美加工。

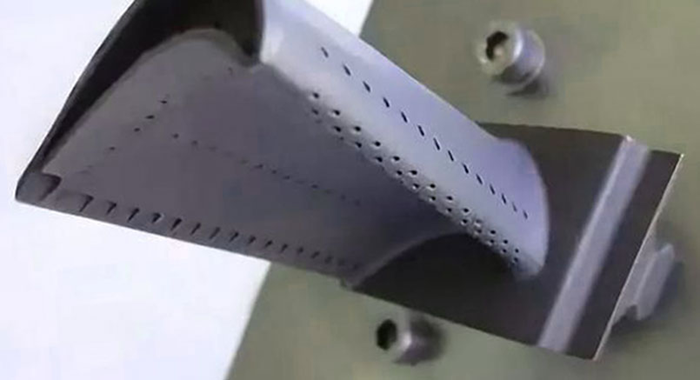

航空發動機渦輪葉片氣膜孔的“冷加工”
超短脈沖激光的技術拓展其中一個趨勢必然是功率的提升，從早期3瓦5瓦發展到如今百瓦級，去年某外國廠商已經展示了300瓦的商用超快激光器。在功率水平、穩定性上我國的超快激光器產品與外國先進水平相比仍然有不少差距，但國產激光器進步很快，假以時日也會趕上來。
超快激光功率究竟要求多高?目前市場應用的精密加工普遍采用20瓦至50瓦功率，而德國某機構已經啟動攻關千瓦級超快激光器。皮秒和飛秒激光器已經是超精密，至于后面阿秒激光，仍然是科研階段，用于工業加工目前還看不到有這個必要。
超快激光加工的需求波動
過去幾年受手機玻璃、miniLED、OLED、5G、太陽能、芯片精密加工需求等鼓動，業界普遍看好超快激光的前景。過去3年超快激光出貨量取得了較大幅度增長。
超快激光器的冷卻方案
超快激光應用的優勢就在于其表面非接觸、精度極高，所以將其用于消費電子部件微制造、易脆性材料、薄膜切割、精制電路、生物醫療等領域市場非常廣闊，與很多行業的發展息息相關。但是因超快激光的高精度和穩定性加工效果的提升，功率也提升了，對溫控效果的要求也高有所提升!功率越高，水溫越難保持，達不到制冷要求，會造成激光器的損壞，影響生產。
隨著超快激光器國產化，特域也跟隨著超快激光的步伐，研發出適合多種超快激光器的冷水機，如特域CWUP-20激光冷水機，制冷量達1700W，溫控精度達±0.1℃，高精度溫控減少水溫波動，穩定激光器出光率，滿足20W紫外激光器冷卻;具備恒溫和智能兩種溫控模式，機身小巧，設計緊湊;支持RS-485 Modbus通訊協議，遠程監控水溫和修改水溫參數，具有多種報警保護功能：壓縮機延時保護;壓縮機過流保護;水流報警;溫度超高/低報警，為超快激光加工提供良好的保障。
2022年，受新冠疫情及經濟環境不確定性增加等因素影響，下游設備投資需求受到較大抑制，國內相關企業的設備投資明顯放緩。以手表、平板、穿戴設備為代表的消費電子需求低迷，PCB(印制電路板)、顯示面板、LED等多個行業的超快激光設備需求下滑，唯有晶圓、芯片領域發展有所帶動。這一年的超快激光精密加工遇到了增長的挑戰，為了競爭有限的客戶，激光器和設備都被迫選擇進一步降價，價格戰的陰影同樣影響到超快激光領域。
超快激光的出路在于提高功率開拓更多應用場景，百瓦級的皮秒未來會成為標配，高重復率的高脈沖能量激光器可以實現更強大的加工能力，譬如厚度達8 mm的玻璃切割和打孔。紫外皮秒激光適合在高度敏感材料上加工，幾乎沒有熱應力，比如切割高敏的醫療產品(如支架)。

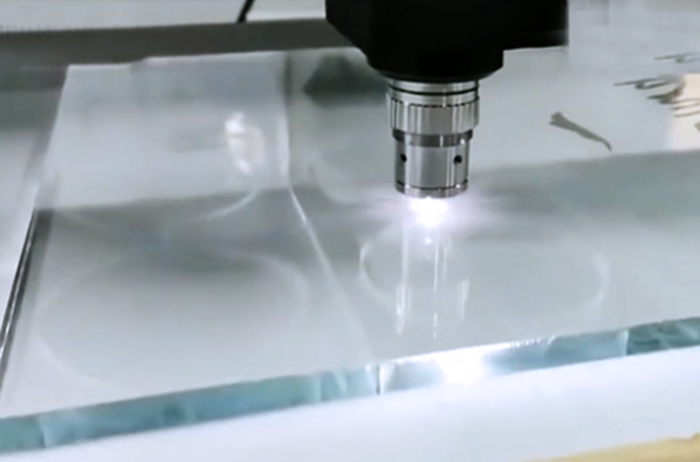

激光切割8mm玻璃
超快激光加工迎來了需求小年，但是這不會改變超快激光精密加工的趨勢。我國目前擁有龐大的中低端的電子產品組裝制造，到航空航天、生物醫療、半導體晶圓等高端行業，都會產生大量零部件精密加工，激光的無接觸加工會是最佳的選擇方案。
原創/廣州特域機電有限公司
